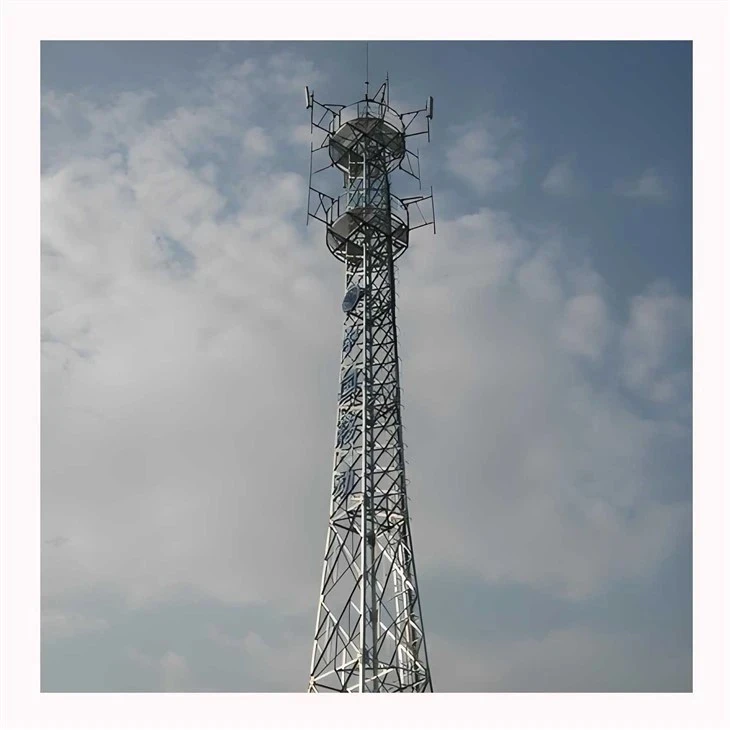

Transpozisyon Tower

Tower Transposition yo itilize nan gwo -liy transmisyon vòltaj pou chanje pozisyon kondiktè faz yo ak balanse paramèt elektrik yo.

Voye rechèch

Apèsi sou pwodwi a

Tower Transposition yo itilize nan liy transmisyon vòltaj segondè -pou chanje pozisyon kondiktè faz yo ak balans paramèt elektrik yo. Se Tower Transpozisyon yo itilize nan liy transmisyon vòltaj segondè-pou chanje pozisyon kondiktè faz yo ak balans paramèt elektrik yo.

Karakteristik debaz

Layout kwa-bra ki baze sou sekans faz pèmèt transpozisyon kondiktè kontwole ant seksyon liy yo.
Pwen sispansyon endepandan yo kenbe jeyometri kondiktè yo epi asire ke faz-a-faz la pa chanje pandan transpozisyon.
An jeneral rèd estriktirèl anba konfigirasyon kondiktè asimetri konsève pa sistèm kontinyèl ang asye lasi.
86 μm cho-kouvwi galvanize plonje bay pwoteksyon korozyon alontèm-nan anviwònman kotyè, imid ak endistriyèl.

Espesifikasyon teknik

Paramèt	Spesifikasyon
Klas materyèl	Q355B, Q420B, Q460C, ASTM A572 GR50 / GR65
Pwoteksyon korozyon	Galvanizasyon cho -(ASTM A123 / ISO 1461)
Nivo vòltaj	110kV-1000kV
Max vitès van	30-65 m/s (depandan pwojè)
Estanda konsepsyon	ASCE 10-15, TIA-222-H, IEC 60826, EN 1993
Analiz estriktirèl	Eleman fini global ak verifikasyon jwenti
Enspeksyon soude	100% UT ak MT
Fastener	Klas 8.8 / 10.9 boulon segondè -fòs ak sistèm doub bloke

Antre konsepsyon elektrik ak estriktirèl

Nivo vòltaj sistèm ak konplo transpozisyon (120 degre wotasyon siklik)

Kalite kondiktè, konfigirasyon pake, ak egzijans clearance elektrik

Longè span, chaj van, ak kondisyon chaj glas

Anvlòp balanse kondiktè anba kondisyon van maksimòm

Klasifikasyon tèren ak kritè konsepsyon sismik

Faktori & Kontwòl Kalite

Segman asanble jijman yo itilize pou verifye presizyon jeyometrik ak aliyman twou anvan chajman
Manifaktire anba sistèm ISO 9001 ak pwosedi soude ki konfòme ak AWS D1.1 ak EN 1090.
Chak chajman gen ladan MTC, rapò epesè galvanize, rapò enspeksyon UT/MT, ak dosye asanble esè.

Anbalaj & Shipping

Manm yo enbrike selon kalite jeyometri, yo pwoteje yo ak gad kwen, epi yo an sekirite sou palèt-espòtasyon.
Chak eleman pote yon idantite inik ak so ki gen rapò ak desen ak sekans asanble
Pwoteksyon transpò gen ladan sistèm entèn ak sistèm kontrent pou kontwole vibrasyon ak deplasman pandan chajman

FAQ

K: Ki jan yo asire clearance elektrik pandan balanse kondiktè?

A: Verifye lè l sèvi avèk simulation PLS-CADD anba anvlòp balanse maksimòm van-pwovoke.

K: Ki jan estabilite estriktirèl asire pou jeyometri asimetri?

A: Verifye atravè analiz estabilite eleman fini ak nivo manm-.

K: Ki jan yo kontwole presizyon fabwikasyon?

A: Kontwole atravè CNC D ak asanble esè plen -echèl.

K: Ki enfòmasyon ki nesesè pou sitasyon pi ba?

A: Nivo vòltaj, konplo transpozisyon, konfigirasyon kondiktè, span, van, ak glas done.

K: Tan plon ak tèm peman?

A: 35-50 jou apre apwobasyon desen . 30% depo, 70% kont kopi B/L oswa enspeksyon.
