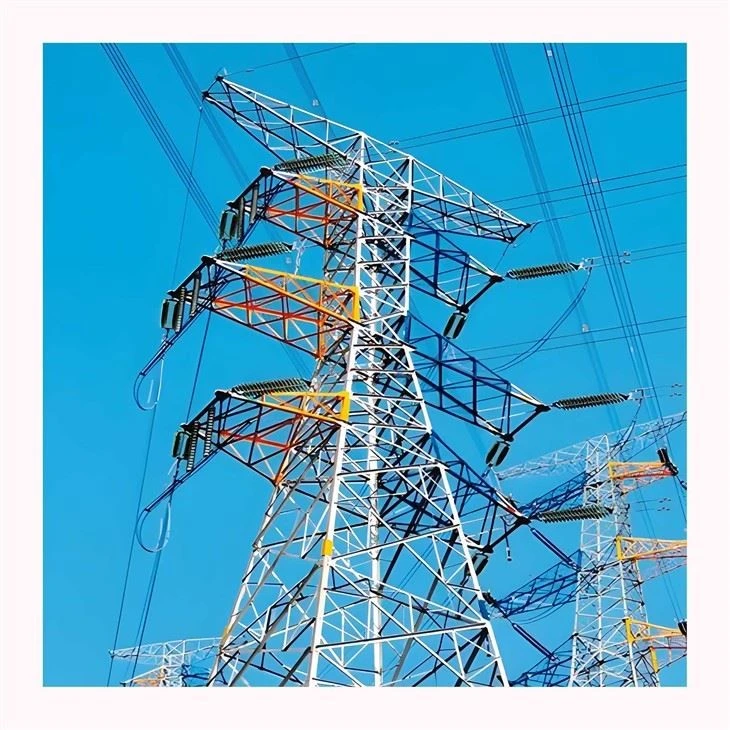

Multi-Tour Transmisyon sikwi

Yon gwo-sikwi transmisyon gwo fò won se yon gwo-estrikti liy ayeryen ki fèt pou pote de oswa plis sikui elektrik endepandan sou yon sèl kò gwo kay won, ki pèmèt transmisyon pouvwa gwo-kapasite nan yon dwa-{-limite.

Voye rechèch

Apèsi sou pwodwi a

Espesifikasyon teknik

Atik	Gamme spesifikasyon
Konfigirasyon Awondisman	2-sikwi / 3-sikwi (si ou vle konsepsyon vòltaj melanje)
Nivo vòltaj	66kV - 500kV +
Kalite gwo kay won	Double -sikwi sikwi / doub-tansyon sikwi / milti-nivo ibrid
Steel Klas	Q235 / Q355 / Q420 / segondè -fòs ba- alyaj asye
Kalite Estrikti	Lasi asye / tubulaires asye ibrid (si ou vle)
Tretman andigman	Galvanizasyon cho -(ISO 1461)
Zenk epesè	80-120 μm (estanda), pi gran pase oswa egal a 150 μm (zòn korozyon lou)
Konsepsyon chaj van	25–60 m/s (depandan -pwojè)
Chaj glas	5-50 mm
Estanda konsepsyon	IEC 60826 / IEC 60652 / IEEE 524 / GB/T 2694
Sèvis lavi	30–50+ ane

Jeni Design Features

1. Achitekti balanse chaj milti-sikwi
Se gwo kay won an Enjenieri ak bra estriktirèl asimetri ak pye prensipal ranfòse pou balanse fòs mekanik inegal ki te koze pa seri kondiktè miltip. Sa a anpeche deformation torsional anba van diferans ak chaj tansyon kondiktè.

2. Segondè -Optimizasyon clearance vòltaj
Chak kous fèt ak espas faz endepandan ak separasyon vètikal / orizontal pou satisfè kondisyon strik clearance elektrik. Sa a diminye risk pou flache ant sikui yo anba move tan oswa kondisyon polisyon.

3. Ranfòse Main Leg System
Konpare ak yon sèl -sikwi gwo fò tou won, milti-sikwi estrikti yo itilize seksyon janm baz elaji ak pi wo -klas asye pou okipe ogmante chaj vètikal ak lateral soti nan kondiktè adisyonèl ak fisèl izolasyon.

4. Konsepsyon koridò kontra enfòmèl ant
Konfigirasyon milti-sikwi pèmèt plizyè liy transmisyon nan yon sèl lajè koridò, diminye depans akizisyon tè ak enpak anviwònman an pandan y ap amelyore efikasite transmisyon pou chak kilomèt.

5. Anti-Sway & dinamik kontwòl estabilite
Sistèm sipò yo optimize lè l sèvi avèk analiz eleman fini (FEA) pou reziste kont galope kondiktè, vibrasyon van -pwovoke, ak chaj chok glas koule.

Kalite estriktirèl ki disponib

Double -Sikwi orizontal Konfigirasyon (ki pi komen pou 110kV–220kV)
Double-konfigirasyon pil vètikal sikwi (koridò kontra enfòmèl ant vil yo)
Triple-Circuit Hybrid Tower (transmisyon zo rèl do-wo kapasite)
Melanje vòltaj milti-sikwi gwo fò won (pa egzanp, 220kV + 110kV sou menm estrikti)
Cross-Arm Compact Design Towers (adwa-zòn-restriksyon yo)

Avantaj kle yo

1. Kapasite maksimòm transmisyon pou chak gwo kay won
Plizyè sikwi sou yon sèl estrikti siyifikativman ogmante kapasite transmisyon MW san yo pa elaji lajè koridò.
2. Redwi Pri Akizisyon Tè
Gen mwens liy gwo kay won ki nesesè pou kapasite ekivalan, diminye itilizasyon tè, konpansasyon, ak depans pou pèmi anviwònman an.
3. Amelyore kadriyaj redondance
Sikui endepandan pèmèt antretyen pasyèl oswa izolasyon fay san fèmen sistèm konplè.
4. Optimize Deplwaman Iben
Konsepsyon kontra enfòmèl ant pèmèt enstalasyon nan rejyon iben dans, endistriyèl oswa montay kote espas koridò limite.

Senaryo aplikasyon

Ultra-koridò transmisyon wo vòltaj

Rezo distribisyon pouvwa vil ak banlye

Travèse-rivyè / kwa-mòn travèse milti-liy

Sistèm evakyasyon enèji renouvlab (baz van/solè)

Endistriyèl sant pouvwa ak rejyon min yo

Pwojè entèkoneksyon nasyonal la

Faktori & Kontwòl Kalite

CNC presizyon perçage ak koupe pou presizyon aliyman milti-bra
Asanble esè gwo kay won konplè (boutik -verifikasyon anfòm)
Validasyon estriktirèl analiz eleman fini (FEA) pou ka chaj konbine yo
Enspeksyon ultrasons nan manm asye ki gen gwo -estrès
Cho -enspeksyon galvanize epesè pou chak pakèt
Tès fòs rupture boulon (klas 8.8 / 10.9 estanda)
Verifikasyon tolerans jeyometrik pou simetri kwa-bra

Fondasyon & Opsyon Enstalasyon

Fondasyon pad endepandan konkrè ranfòse
Sistèm lank wòch pou tèren montay
Pile fondasyon pou tè mou / rejyon rivyè yo
Prefabrike seksyon baz modilè pou enstalasyon rapid
Elikoptè-asistans batiman (pou sit montay aleka)

Anbalaj & Lojistik

Koulè-faz ki make ak sistèm idantifikasyon sikwi
Si ou vle EPC enstalasyon sipò dokiman pake

Pakèt manm totalman kode pou asanble rapid sou sit-
Ekspòtasyon-pare anbalaj ankadreman asye oswa chaje veso
Jeni enstalasyon desen ak espesifikasyon koupl enkli

FAQ

K: Poukisa chwazi yon gwo -sikwi miltip olye de yon sèl sikwi-tower?

R: Yon gwo fò-sikwi milti{0}}redui itilizasyon tè, diminye longè koridò a, epi amelyore dansite transmisyon pandan l ap bese pri enfrastrikti jeneral pou chak MW delivre.

K: Èske yon konsepsyon milti-sikwi ogmante risk estriktirèl?

A: Non, lè byen enjenyè. Gwo fò won milti-sikwi yo ranfòse ak pi gwo seksyon baz, optimize atizanal, ak distribisyon chaj verifye FEA-pou asire sekirite estriktirèl yo.

K: Èske yo ka konbine diferan nivo vòltaj sou yon sèl gwo kay won?

A: Wi. Konfigirasyon -vòltaj melanje (egzanp, 110kV + 220kV) posib ak konsepsyon clearance endepandan ak zòn izolasyon.

K: Ki lavi tipik gwo fò won sa yo?

A: Avèk galvanizasyon cho -dip ak antretyen apwopriye, lavi sèvis anjeneral se 30-50 ane oswa plis depann sou kondisyon anviwònman an.

K: Èske gwo fò tou won sa yo apwopriye pou anviwònman ekstrèm?

A: Wi. Desen yo ka Customized pou zòn gwo van, rejyon gwo glas, anviwònman korozyon dezè, ak zòn sismik.
